미래를 선도하는 친환경 플라즈마 스크러버

The Global Standard of Plasma Gas Scrubber

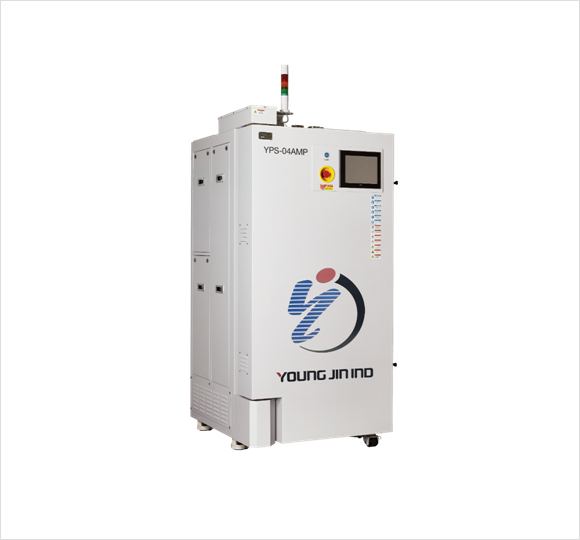

YPS-04AMP

반도체와 LCD제조공정에서 사용되는 유해한 PFCs계 GAS를 THERMAL PLASMA를 이용하여 환경적으로 완벽하게 분해시키고 처리하는 시스템.
영진아이엔디의 HI-PLASMA SCRUBBER는 반도체/LCD 작업현장에서 발생하게 되는 폭발성·부식성·독성가스 뿐만 아니라, 지구 온실 가스인 PFCs계 GAS를 열플라즈마를 이용하여 완전 분해 처리 가능.

  • 적용분야

    반도체 및 LCD산업의 Process 및 Cleaning GAS처리용.

  • 적용가스

    PFCs가스를 포함한 모든 공정 가스

제품사양

Item YPS-04AMP
TYPE PLASMA WET
Dimension 900 x 1000 x 2030
Capacity 600LPM
Weight 650 kg
Inlet NW50 X 4Port
Outlet MF100 X 1Port
Drain Power Drain
  • 제품특징

    마이크로파 + 아크 플라즈마

    PFCs 가스 처리 시 높은 분해 효율

    Scrubber 내 Clogging 방지용 압력 자동제어(PLC제어)

    간편한 설치 및 경제적인 유지보수 비용

    CO₂발생 방지 (연료 GAS 불필요)

  • 적용 공정
    및 Gas

    반도체/LCD 전 공정

    적용가스 : PFCs가스를 포함한 All Process GAS

제품구성별 특징

  • Thermal Plasma Decomposition
    - Thermal Plasma 내에서 유해가스의 완벽한 분해처리
    Gas Vent
    - Powder, Water, Mist 배출의 최소화
    By-Pass Function
    - 3-way Pneumatic 밸브를 이용한 처리가스 자동 유도
    Pressure Control
    - PID 방식의 압력 제어로 장비내 정확한 압력 측정 및 파우더 고착 방지
  • Auto Control System
    - PLC기반 Touch Screen Display
    - Auto/Manual 동작 및 간편한 조작성
    - 이상 발생시 Error 표시 및 History 저장 기능
    - 빠른 응답속도와 정확성을 갖는 PLC Control
    Large Capacity
    - 가스 처리능력 기존장비 대비 2배 향상
    Using Microwave
    - PFCs 가스 처리 시 분해능력 향상

제품사양

Model Name Dimension [W x D x H] Capacity(Ipm) Inlet Q’ty[EA] Applicable Process Remarks
YPS-04AMP 900 x 1000 x 2030 600 4 Etch, CVD, T/F For wafer process

Utility 사양

Cabinet Dimension(mm) WIDTH DEPTH HEIGHT
900 1000 2030
POWER 전압(V) AC 208V
상(PHASE) 3Phase
전류(A) 75A, 50~60Hz, 4lines
Max. Capacity 600LPM
UTILITY SIZE TYPE FLOW(LPM) PRESSURE(PSI)
GAS 1 GN2 3/8” SUS 15 ~ 50 50 ~ 85
3 CDA 3/8” SUS 0(V/V Driving) 50 ~ 85
WATER 4 PCW IN 3/4” SUS 22 ~ 25 50 ~ 71
5 PCW OUT 3/4” SUS 22 ~ 25 50 ~ 71
6 NPW 3/8” SUS 0.5~2 50 ~ 71
EXHAUST 7 CABINET MF100 SUS 600
USER GAS 8 INLET NW50 SUS 300
9 OUTLET MF100 SUS 600
10 BY-PASS NW50 SUS 300
DRAIN 11 POWER 1” CPVC Use Forced Drain

TAGET ABATEMENT GAS

PFC gases : NF3, SF6, CF4, C2F6, C3F8, etc.

Flammable gases : SIH4, TEOS, H2, PH3, etc.

Water Soluble gases : BCL3, Cl2, HF, HCl, NH3, etc.
